Panca richiudibile pulpito - ginettosub - 04-11-2022
Un saluto a tutti ,posso chiedere un aiuto per realizzare delle panchette ribaltabili da montare sul tubo (mm25) del pulpito ? non riesco a trovare delle cerniere . una foto di esempio ....grazieeeeeee
RE: Help,,,,,panca richiudibile puplpito - Frappettini - 04-11-2022
Anche io volevo installare 2 sedute ribaltabili ma ho dovuto desistere perché, per ottenere la possibilità di ribaltamento , le due cerniere avrebbero dovuto lavorare sullo stesso asse; cosa che non è possibile, sulla mai barca.
Per vincolare le sedute al pulpito identificai gli snodi che ti mostro; la seduta sarebbe stata vincolata agli snodi tramite viti e dadi passanti.
RE: Help,,,,,panca richiudibile pulpito - ginettosub - 04-11-2022
grazie per la . il tubo del pulpito è lo stesso (guarda la foto ,la barca è la stessa e quindi anche l'alloggiamento del sedile , avendo il timone a barra ...penso di migliorare la visibilità ...pensavo a queste specie di adattatori ....chissa se risolvo (l'unica cosa che mi sfugge è la traslazione laterale che potrei risolvere adattando la larghezza del sedile al pulpito ,sarebbe meglio una cerniera che si blocchi sul tubo ....[hide]
[/hide]
RE: Help,,,,,panca richiudibile pulpito - rob - 04-11-2022
Altrimenti non fissa: la seduta in legno con due clips a U nel lato inferiore che vanno a prendersi sul tubo orizzontale, più un piedino pieghevole a scatto/blocco nella parte anteriore.
RE: Help,,,,,panca richiudibile pulpito - ginettosub - 04-11-2022
grazie Rob .....quindi mi confermi che 2 di quelle u che ho postato andrebbero bene?mi puoi far vedere il meccanismo del piede singolo ?grazie
RE: Help,,,,,panca richiudibile pulpito - maurotss - 04-11-2022
Ho costruito la seduta in legno e poi applicata alla barra da 25 mm con due cavallotti a U con inserto in gomma,ho fatto una gamba di 18/20 cm fissata con una staffa nella parte inferiore della seduta che appoggia sul piano in resina.
RE: Panca richiudibile pulpito - ginettosub - 05-11-2022
Hai una foto per capire meglio? Grazie
RE: Panca richiudibile pulpito - maurotss - 05-11-2022
(05-11-2022, 05:37)ginettosub Ha scritto: Hai una foto per capire meglio? GrazieSe domani vado in barca farò delle foto.
RE: Panca richiudibile pulpito - ginettosub - 05-11-2022
thanks!
RE: Panca richiudibile pulpito - maurotss - 07-11-2022

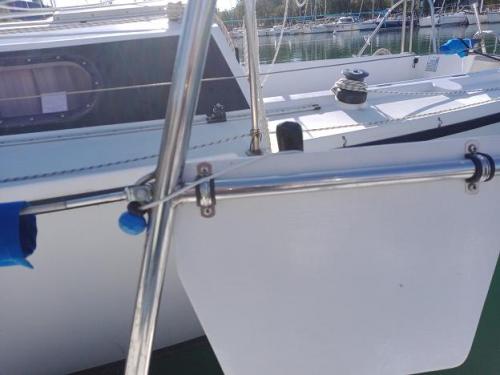

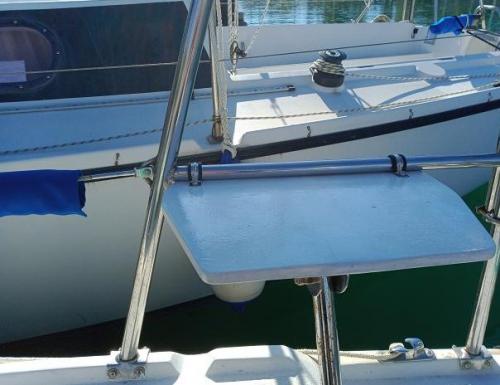

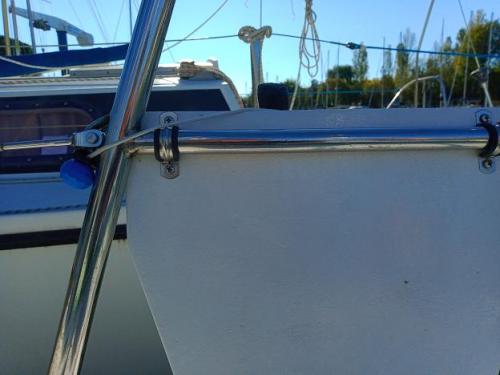

Ecco la panca seduta autocostruita
[hide]
[hide]
[/hide] [hide]
[hide]
[/hide] [hide]
[/hide] [hide]
[/hide] [hide]
[/hide] il tubo dove sono fissati i cavalotti è da 22 mm.
RE: Panca richiudibile pulpito - ginettosub - 08-11-2022
maurotss grazieeeee!ti posso chiedere perche la scelta di posizionare i cavallotti sopra anzichè sotto la seduta? sopratutto come hai angolato il piede (quando è in posizione di lavoro .....adattando la testa dell'asta?)?un saluto
RE: Panca richiudibile pulpito - maurotss - 08-11-2022
Ho messo i cavallotti sopra perche se li metti di sotto il bullone con il dado sporgente ti rovina le chiappe e il costume/vestiario.
per il piede ho utilizzato una staffa delle scalette forando il tubo è mettendo un bulloncino con dado autobloccante.
RE: Panca richiudibile pulpito - ginettosub - 08-11-2022
gentilisssimo ...grazie un saluto....
RE: Panca richiudibile pulpito - bludiprua - 09-11-2022
(08-11-2022, 22:52)maurotss Ha scritto: Ho messo i cavallotti sopra perche se li metti di sotto il bullone con il dado sporgente ti rovina le chiappe e il costume/vestiario.
Se questo era il problema, non era sufficiente mettere da sopra delle viti a testa conica su foro svasato (e quindi a filo) e il dado per sotto ossia dal lato del cavallotto?
Anche a me ha fatto strano vedere il cavallotto per sopra, oltre che per una questione estetica anche per una questione "strutturale".
RE: Panca richiudibile pulpito - Wally - 09-11-2022
Bastavano le viti tio forgefix ovvero viti metriche a testa bombata tonda senza prese s blocca perchè sotto i rmi mm invec diessere tonda è quadrat e quindi si inaa nellatvla imedendo che ruoti
RE: Panca richiudibile pulpito - giulianotofani - 09-11-2022
Io ho fatto come Maurotoss ma siccome sono un acerrimo nemico dei bulloni ho fatto 4 fori e passato una cimetta intorno al tubo che mi fa da cerniera. Wharram docet.
RE: Panca richiudibile pulpito - ginettosub - 09-11-2022
Maurotss . trovato online dei Cavallotti simili ai tuoi in inox ma di due misure 25mm e 26mm avendo il tubo del pulpito da 25mm ...quale consigli? 25mm forse stringe troppo o 26mm troppo lasco? Solo chi ha già fatto il . a trovare la soluzione .
RE: Panca richiudibile pulpito - maurotss - 09-11-2022
(09-11-2022, 08:35)Wally Ha scritto: Bastavano le viti tio forgefix ovvero viti metriche a testa bombata tonda senza prese s blocca perchè sotto i rmi mm invec diessere tonda è quadrat e quindi si inaa nellatvla imedendo che ruoti???? incompresibile
(09-11-2022, 00:30)bludiprua Ha scritto: Se questo era il problema, non era sufficiente mettere da sopra delle viti a testa conica su foro svasato (e quindi a filo) e il dado per sotto ossia dal lato del cavallotto?I dadi sono nella parte inferiore, per la questione strutturale tiene.
Anche a me ha fatto strano vedere il cavallotto per sopra, oltre che per una questione estetica anche per una questione "strutturale".
Per me va bene così
RE: Panca richiudibile pulpito - maurotss - 09-11-2022
(09-11-2022, 10:33)ginettosub Ha scritto: Maurotss . trovato online dei Cavallotti simili ai tuoi in inox ma di due misure 25mm e 26mm avendo il tubo del pulpito da 25mm ...quale consigli? 25mm forse stringe troppo o 26mm troppo lasco? Solo chi ha già fatto il . a trovare la soluzione .Secondo me è meglio il 25 mm, con il 26 mm può ballare.
RE: Panca richiudibile pulpito - Wally - 09-11-2022
(09-11-2022, 23:15)maurotss Ha scritto: ???? incompresibile
I dadi sono nella parte inferiore, per la questione strutturale tiene.
Per me va bene così
Queste in inox, ovviamente
