Controllo della fase di carica e della fase di scarica delle batterie servizi
Autore Messaggio
santicuti Offline
Amico del Forum

Messaggi: 653
Registrato: Feb 2009 Online
Messaggio: #1
Controllo della fase di carica e della fase di scarica delle batterie servizi
carissimi,

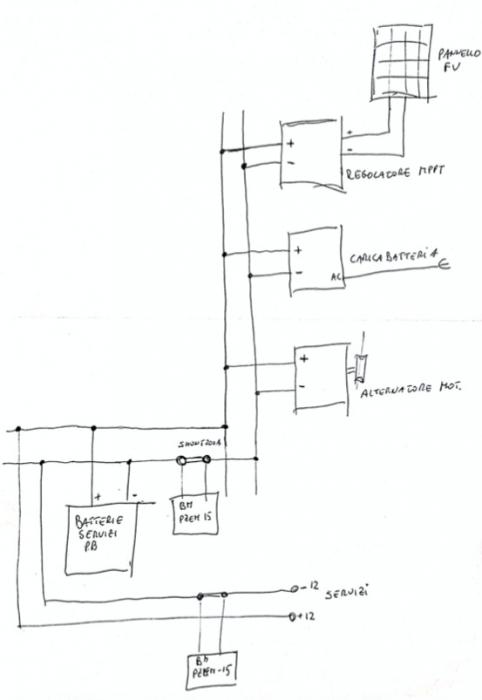

per ottenere il risultato di controllare sia la fase di carica che di quella di scarica delle batterie servizi vorrei procedere com indicato in figura.
in soldoni fare il parallelo degli out 12v di alternatore, caricabatteria 220/12 e regolatore mppt, e sul negativo mettere lo shunt del monitor batterie PZEM-015 (che uso proficuamente in altre applicazioni) per controllare fase di carica.
poi sul out 12v della batteria servizi, sempre sul negativo, mettere un secondo shunt per un secondo monitor dello stesso tipo del primo per controllare fase di scarica delle batterie servizi.
il tutto come in figura al netto di interrittori fusibili e quantaltro necessario
che dite, funziona, raggiunge lo scopo, potrebbe saltare qualcosa ?
fatemi sapere


Allegati Anteprime


"Parce que je suis heureux en mer, et peut-être pour sauver mon ame"
28-12-2021 20:23
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
AndreaB72 Offline
Amico del Forum

Messaggi: 736
Registrato: Nov 2012 Online
Messaggio: #2
RE: Controllo della fase di carica e della fase di scarica delle batterie servizi
In questo modo non sai mai quanto entra e esce dalle batterie, a meno che tu non faccia la differenza fra la misura dei due shunts,
Un parte della corrente prodotta dalle sorgenti di ricarica andrà nella batteria mentre una parte andrà verso gli utilizzatori, quindi la corrente di carica sarà la differenza fra quello che rileva il primo shunt (quello sul ramo carica) e il secondo (quello sul ramo utilizzatori).
Non è chiaro quale obiettivo vuoi raggiungere però Smile

La semplicità è la suprema sofististicazione. LdV
28-12-2021 20:33
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
santicuti Offline
Amico del Forum

Messaggi: 653
Registrato: Feb 2009 Online
Messaggio: #3
RE: Controllo della fase di carica e della fase di scarica delle batterie servizi
Molto semplicemente vorrei avere un monitoraggio del bilancio energetico.
In soldoni quanto energia entra nelle batterie dai vari sistemi di carica, e quanto esce dalle batterie in ragione del carico sopportato.

"Parce que je suis heureux en mer, et peut-être pour sauver mon ame"
28-12-2021 23:28
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
bludiprua Offline
Vecio AdV

Messaggi: 2.834
Registrato: Dec 2005 Online
Messaggio: #4
RE: Controllo della fase di carica e della fase di scarica delle batterie servizi
Mi sembra inutilmente complicato, puoi benissimo risolvere con un solo monitor messo sempre sul negativo, ma non dove l'hai sistemato tu nel disegno ma immediatamente dopo il polo negativo PRIMA della diramazione tra utenze (scarica) e input vari (carica).
In genere i sistemi di monitoraggio hanno lo shunt sul negativo immediatamente dopo il polo prima di qualunque altro aggeggio/connessione/ecc, ti assicuro che funziona.

Domande su domande tra le nuvole rotte.
Domande su domande buttate alla notte.
(Questo messaggio è stato modificato l'ultima volta il: 29-12-2021 00:30 da bludiprua.)
29-12-2021 00:28
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Scetti Offline
Senior utente

Messaggi: 1.325
Registrato: Jul 2012 Online
Messaggio: #5
RE: Controllo della fase di carica e della fase di scarica delle batterie servizi
se metti uno shunt unico sul negativo della batteria ,
e il nodo carichi/generatori lo fai a monte ..
dallo shunt misuri con un solo atrumento la differenza..
se sarà un nukero positivo stai caricando, se negativo stai scaricando...

nulla si crea nulla si distrugge ... ma tutto si trasforma
29-12-2021 08:15
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
santicuti Offline
Amico del Forum

Messaggi: 653
Registrato: Feb 2009 Online
Messaggio: #6
RE: Controllo della fase di carica e della fase di scarica delle batterie servizi
(29-12-2021 08:15)Scetti Ha scritto:  se metti uno shunt unico sul negativo della batteria ,
e il nodo carichi/generatori lo fai a monte ..
dallo shunt misuri con un solo atrumento la differenza..
se sarà un nukero positivo stai caricando, se negativo stai scaricando...

Non conosco altri battere monitor ma quello di cui parlo io da misura istantanea di V, a, w e misura cumulata nel tempo di energia e capacità ma quest’ultime a mezzo di un contatore che po solo avanzare e non fare compensi tra energia in ingresso (carica) ed energia in uscita(scarica).

"Parce que je suis heureux en mer, et peut-être pour sauver mon ame"
29-12-2021 09:36
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Scetti Offline
Senior utente

Messaggi: 1.325
Registrato: Jul 2012 Online
Messaggio: #7
RE: Controllo della fase di carica e della fase di scarica delle batterie servizi
io sono per seplificare la vita,
sono tutti dati che ti servono a poco...
un bel voltmetro basta ed avanza... il resto è per giocare...
Comunque vedere il bilanciamento energetico può essere utile,
ma gli assorbimenti li conosci senza vedere l'amperometro..
Potrebbe essere di qualche utilità sul pannello solare , per verificarne l'efficienza nel tempo.

nulla si crea nulla si distrugge ... ma tutto si trasforma
29-12-2021 11:18
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
bludiprua Offline
Vecio AdV

Messaggi: 2.834
Registrato: Dec 2005 Online
Messaggio: #8
RE: Controllo della fase di carica e della fase di scarica delle batterie servizi
(29-12-2021 09:36)santicuti Ha scritto:  Non conosco altri battere monitor ma quello di cui parlo io da misura istantanea di V, a, w e misura cumulata nel tempo di energia e capacità ma quest’ultime a mezzo di un contatore che po solo avanzare e non fare compensi tra energia in ingresso (carica) ed energia in uscita(scarica).

Cioè indipendentemente dal versodella corrente il contatore sale sempre?
Io piuttosto che avere due strumenti e due shunt e dover fare i conti del + e - cambierei contatore...poi vedi tu.
Ovviamente sei sicuro di questa cosa, non ho mai visto un monitor con shunt che funziona così...

Domande su domande tra le nuvole rotte.
Domande su domande buttate alla notte.
29-12-2021 14:35
