Indicatore livello carburante Jaeger
Autore Messaggio
Poneumberto Offline
Amico del Forum

Messaggi: 216
Registrato: Aug 2011 Online
Messaggio: #1
Indicatore livello carburante Jaeger
Buonasera, vorrei un piccolo aiuto nel sistemare un indicatore sicuramente molto datato del livello gasolio a marca Jaeger, evitando possibilmente di fare danni (forse addirittura possibili esplosioni?).
Nell'era pre-covid avevo staccato lo strumento posto vicino al quadro motore, perchè necessitava di urgenti pulizie. Avevo anche fatto delle foto su come erano disposti i cavi, che ora, naturalmente, non riesco più a trovare.

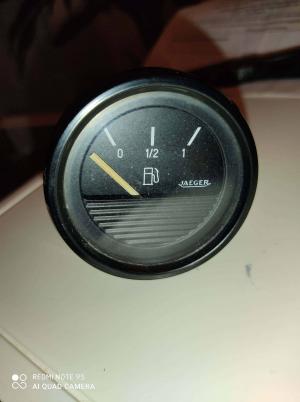

Questo l'indicatore di livello:
Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

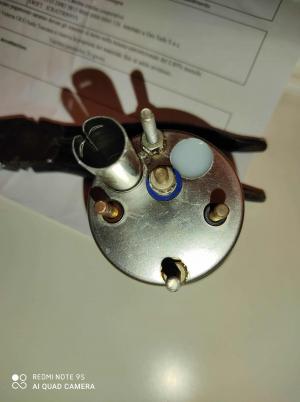

Questo Il retro dello strumento:
Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

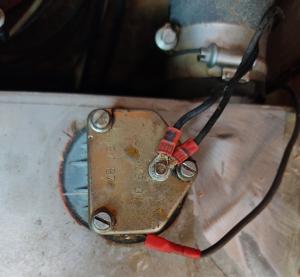

Questa la parte serbatoio:
Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

Grazie
13-06-2020 19:41
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Poneumberto Offline
Amico del Forum

Messaggi: 216
Registrato: Aug 2011 Online
Messaggio: #2
RE: Indicatore livello carburante Jaeger
Nessuno mi aiuta?
14-06-2020 20:29
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
IanSolo Offline
Vecio AdV

Messaggi: 8.068
Registrato: Nov 2008 Online
Messaggio: #3
RE: Indicatore livello carburante Jaeger
Semplicemente non si trovano schemi di installazione. Comunque la coppia di fili sul serbatoio potrebbe essere collegata a massa (negativo di batteria ) e l'altra potrebbe essere l'uscita del sensore (da 0 a 250 Ohm verso massa secondo il livello), sull'indicatore non si ha alcuna indicazione delle funzioni dei terminali. Quindi, in pratica, nessuna risposta utile finora.
15-06-2020 10:01
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Poneumberto Offline
Amico del Forum

Messaggi: 216
Registrato: Aug 2011 Online
Messaggio: #4
RE: Indicatore livello carburante Jaeger
(15-06-2020 10:01)IanSolo Ha scritto:  Semplicemente non si trovano schemi di installazione. Comunque la coppia di fili sul serbatoio potrebbe essere collegata a massa (negativo di batteria ) e l'altra potrebbe essere l'uscita del sensore (da 0 a 250 Ohm verso massa secondo il livello), sull'indicatore non si ha alcuna indicazione delle funzioni dei terminali. Quindi, in pratica, nessuna risposta utile finora.
Posso fare dei tentativi o è pericoloso?
15-06-2020 10:05
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Franc Offline
Senior utente

Messaggi: 2.987
Registrato: Sep 2010 Online
Messaggio: #5
RE: Indicatore livello carburante Jaeger
Per IanSolo: è troppo banale/semplicistico asserire che, se si invertono i cavetti di collegamento mal che vada, o non segna o segna sempre pieno, il che vorrebbe dire che (escluso il cavetto di massa facilmente individuabile) quelli che rimangono dovrebbero essere uno il positivo per la lampada che dovrebbe passare dal quadro elettrico e l'altro per l'indicatore di livello? Smiley6Smiley64

Francesco
15-06-2020 11:40
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Poneumberto Offline
Amico del Forum

Messaggi: 216
Registrato: Aug 2011 Online
Messaggio: #6
RE: Indicatore livello carburante Jaeger
Iansolo aiuto!!!!
16-06-2020 17:53
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
IanSolo Offline
Vecio AdV

Messaggi: 8.068
Registrato: Nov 2008 Online
Messaggio: #7
RE: Indicatore livello carburante Jaeger
Franc,
non sapendo che competenza abbia in campo elettrico l'amico Poneumberto e sapendo che molti sensori non tollerano di essere brutalmente collegati all'alimentazione (+12V), cosa che puo' accadere andando per tentativi non mi sento di consigliare tale metodo per uno strumento del quale non e' disponibile l'istruzione di collegamento. Certo e' che avendo lo strumento in mano con un tester e un po' di pazienza il problema si risolve ma con solo tre fotografie da dietro un computer posso dire ben poco di piu'. Cio' che posso aggiungere e' che tale indicatore e il suo sensore, come risulta da ricerche in internet, sono stati normalmente montati su varie automobili: era di serie ad es. sulle Alfa Romeo (anni '70) e sulle Fiat Abarth, forse un elettrauto (non troppo giovane) puo' dare una risposta sicura.
16-06-2020 22:58
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Franc Offline
Senior utente

Messaggi: 2.987
Registrato: Sep 2010 Online
Messaggio: #8
RE: Indicatore livello carburante Jaeger
Thumbsupsmileyanim43

Francesco
17-06-2020 08:30
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Poneumberto Offline
Amico del Forum

Messaggi: 216
Registrato: Aug 2011 Online
Messaggio: #9
RE: Indicatore livello carburante Jaeger
(16-06-2020 22:58)IanSolo Ha scritto:  Franc,
non sapendo che competenza abbia in campo elettrico l'amico Poneumberto e sapendo che molti sensori non tollerano di essere brutalmente collegati all'alimentazione (+12V), cosa che puo' accadere andando per tentativi non mi sento di consigliare tale metodo per uno strumento del quale non e' disponibile l'istruzione di collegamento. Certo e' che avendo lo strumento in mano con un tester e un po' di pazienza il problema si risolve ma con solo tre fotografie da dietro un computer posso dire ben poco di piu'. Cio' che posso aggiungere e' che tale indicatore e il suo sensore, come risulta da ricerche in internet, sono stati normalmente montati su varie automobili: era di serie ad es. sulle Alfa Romeo (anni '70) e sulle Fiat Abarth, forse un elettrauto (non troppo giovane) puo' dare una risposta sicura.
Competenza? Tendente a 0. Comunque, se uso un potenziometro, posso fare dei tentativi e, se si, come fare i collegamenti tra potenziometro e strumento? Il potenziometro può sostituire il sensore nel serbatoio?
(Questo messaggio è stato modificato l'ultima volta il: 17-06-2020 12:50 da Poneumberto.)
17-06-2020 12:48
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
rob Online
Tutor AdV

Messaggi: 11.409
Registrato: Oct 2004 Online
Messaggio: #10
RE: Indicatore livello carburante Jaeger

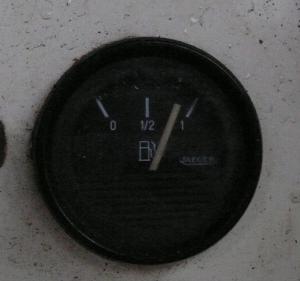

ho lo stesso indicatore, quando torno in barca guardo se si riconoscono i colori dei fili rispetto a quelli sul serbatoio

è comandato da un interruttore, nel senso indica sempre zero, per vedere il livello bisogna chiudere un interruttore off-mom

Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

bv r
17-06-2020 13:05
Visita il sito web di questo utente Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Poneumberto Offline
Amico del Forum

Messaggi: 216
Registrato: Aug 2011 Online
Messaggio: #11
RE: Indicatore livello carburante Jaeger
(17-06-2020 13:05)rob Ha scritto:  ho lo stesso indicatore, quando torno in barca guardo se si riconoscono i colori dei fili rispetto a quelli sul serbatoio

è comandato da un interruttore, nel senso indica sempre zero, per vedere il livello bisogna chiudere un interruttore off-mom

Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

bv r

Grazie aspetto tue notizie, comunque il mio va sempre, a motore avviato.
(Questo messaggio è stato modificato l'ultima volta il: 17-06-2020 14:36 da Poneumberto.)
17-06-2020 13:26
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Poneumberto Offline
Amico del Forum

Messaggi: 216
Registrato: Aug 2011 Online
Messaggio: #12
RE: Indicatore livello carburante Jaeger
(17-06-2020 13:05)rob Ha scritto:  ho lo stesso indicatore, quando torno in barca guardo se si riconoscono i colori dei fili rispetto a quelli sul serbatoio

è comandato da un interruttore, nel senso indica sempre zero, per vedere il livello bisogna chiudere un interruttore off-mom

Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

bv r

Hai potuto vedere qualcosa?
27-06-2020 14:39
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
rob Online
Tutor AdV

Messaggi: 11.409
Registrato: Oct 2004 Online
Messaggio: #13
RE: Indicatore livello carburante Jaeger
il display sì, devo ancora vedere i fili sul serbatoio: da me è "dentro" al carteggio, devo svuotarlo di tutte carte e documenti nei giorni scorsi non era possibile; torno in barca fra un paio di giorni.
27-06-2020 15:40
Visita il sito web di questo utente Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
VeV Offline
Nuovo Amico del Forum

Messaggi: 66
Registrato: Sep 2016 Online
Messaggio: #14
RE: Indicatore livello carburante Jaeger
Perdonate il link "blasfemo" ? Ma il collegamento dovrebbe essere così !!! https://www.gommonauti.it/ptopic7668_col...l&start=40
28-06-2020 18:14
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
rob Online
Tutor AdV

Messaggi: 11.409
Registrato: Oct 2004 Online
Messaggio: #15
RE: Indicatore livello carburante Jaeger

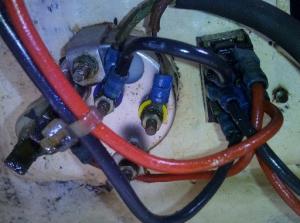

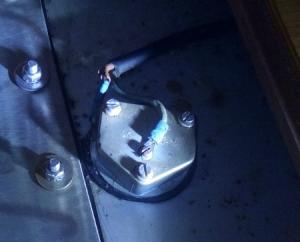

Voilà, sulla sonda arriva un cavo con isolante esterno nero e dentro un marrone e un verde, collegati come nella foto.

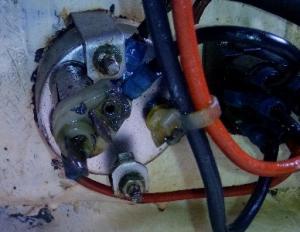

Il quadrante ha una serie di collegamenti con l'interuttore a lato, nella seconda foto si vede il cavo isolante nero esterno arrivare dall'alto e a che terminale va il verde della sonda.

Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .


Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .
30-06-2020 09:16
Visita il sito web di questo utente Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Poneumberto Offline
Amico del Forum

Messaggi: 216
Registrato: Aug 2011 Online
Messaggio: #16
RE: Indicatore livello carburante Jaeger
(30-06-2020 09:16)rob Ha scritto:  Voilà, sulla sonda arriva un cavo con isolante esterno nero e dentro un marrone e un verde, collegati come nella foto.

Il quadrante ha una serie di collegamenti con l'interuttore a lato, nella seconda foto si vede il cavo isolante nero esterno arrivare dall'alto e a che terminale va il verde della sonda.

Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .


Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .
Intanto ti ringrazio tantissimo per il tempo che hai perso per vedere questi benedetti contatti.
Lo strumento e il sensore sembrano propio identici ai miei e quindi presumo anche lo stesso cantiere Jeanneau, anni 80/90.
Se interpreto bene i colori dei cavi che partono dal serbatoio, il marrone sembra la sonda ed il verde il negativo, con la sonda che finisce sullo strumento al terminale con il cerchio giallo, negativo al centro, positivo a sinistra.
Se è così e interpreto bene i colori della terza foto, per me sono brutte notizie, è una dispsizione che ho già provato, e lo strumento non funziona, qualcosa, nei tentativi che ho fatto, deve essere saltato.
Comunque grazie davveo, sei stato gentilissimo.
01-07-2020 00:05
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
rob Online
Tutor AdV

Messaggi: 11.409
Registrato: Oct 2004 Online
Messaggio: #17
RE: Indicatore livello carburante Jaeger
La sonda ha misura meccanica, ha un galleggiante che muovendosi fa ruotare un asse che arriva dentro al bussolotto della foto: dentro ci deve essere una resistenza variabile, quindi a occhio il "marrone e verde dentro all'isolante nero" possono essere anche scambiati di posizione.
01-07-2020 09:03
Visita il sito web di questo utente Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Poneumberto Offline
Amico del Forum

Messaggi: 216
Registrato: Aug 2011 Online
Messaggio: #18
RE: Indicatore livello carburante Jaeger
(01-07-2020 09:03)rob Ha scritto:  La sonda ha misura meccanica, ha un galleggiante che muovendosi fa ruotare un asse che arriva dentro al bussolotto della foto: dentro ci deve essere una resistenza variabile, quindi a occhio il "marrone e verde dentro all'isolante nero" possono essere anche scambiati di posizione.
Ti chiedo un ultimo favore: ti è mai capitato di togliere la sonda/sensore dal serbatoio?
Se sì, mi puoi confermare se questo tappo esterno che contiene la resistenza è avvitato al serbatoio e quindi se, per toglierlo, vada svitato? Grazie
02-07-2020 23:14
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
rob Online
Tutor AdV

Messaggi: 11.409
Registrato: Oct 2004 Online
Messaggio: #19
RE: Indicatore livello carburante Jaeger
(02-07-2020 23:14)Poneumberto Ha scritto:  Ti chiedo un ultimo favore: ti è mai capitato di togliere la sonda/sensore dal serbatoio?
Se sì, mi puoi confermare se questo tappo esterno che contiene la resistenza è avvitato al serbatoio e quindi se, per toglierlo, vada svitato? Grazie

oggi fatta pulizia gasolio e serbatoio, ho guardato: il "blocchetto" che si vede all'esterno del serbatoio è imbullonato allo stesso con le tre viti che si vedono nella foto

bv r
04-07-2020 21:27
Visita il sito web di questo utente Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Poneumberto Offline
Amico del Forum

Messaggi: 216
Registrato: Aug 2011 Online
Messaggio: #20
RE: Indicatore livello carburante Jaeger
(04-07-2020 21:27)rob Ha scritto:  oggi fatta pulizia gasolio e serbatoio, ho guardato: il "blocchetto" che si vede all'esterno del serbatoio è imbullonato allo stesso con le tre viti che si vedono nella foto

bv r

Il mio, e forse anche il tuo, ha un tappo superficiale e , togliendo le 3 viti, si scoperchia e lascia vedere la resistenza ( purtroppo interrotta), ma rimane comunque attaccato al corpo serbatoio. In assenza di altre viti e dubitando che sia tenuto attaccato solo da qualche sigillante, temo che sia avvitato al serbatoio, rendendo non semplice la sostituzione, soprattutto ora che stavo per partire.
05-07-2020 08:52
