Progetto sistema di monitoraggio DIMMIBOX
Autore Messaggio
giorgino Offline
Nuovo Amico del Forum

Messaggi: 26
Registrato: Mar 2010 Online
Messaggio: #1
Progetto sistema di monitoraggio DIMMIBOX
Ciao a tutti a bordo del mio Comet 33S "DIMMIDISI" sta per arrivare un sistemino di monitoraggio e remotizzazione (appunto, il DIMMIbox) del quale vorrei condividere con Voi le impostazioni e le idee progettuali, per raccogliere commenti e consigli da chi ne sa più di me (e qui siete in tanti)

Premesse:
- Ho deciso di approciare il mondo Victron, quindi ho sostituito il voltmetro VDO con BMW-712 Battery Monitor
- Sto sperimentando (a casa) il regolatore di carica MPPT 75/15 di Victron, ma a bordo per ora non ho fotovoltaico
- Esiste una copertura wifi in banchina

Il DIMMIBOX sarà espandibile entro i limiti della fantasia e delle necessità dell'utente.
I dati raccolti verranno trasmessi alla dashboard del mio pannello personale in ambiente HOME ASSISTANT, quindi visualizzabili ovunque (Samartphone, pc, tablet.. basta un browser)
Per la raccolta e la trasmissione utilizzerò un ESP32 ed il protocollo MQTT

Prime funzioni:
- raccogliere i dati delle batterie disponibili sul VDEdirect del BatteryMonitor
- sensore allagamento sentina
- sensore livello acqua serbatoio
- sensore ambiente temp/igro/baro
- .....
- recupero istantanee con qualche ESP-CAM (??)



La prima problematica da affrontare e tenere sempre a mente è l'energia:
1- il DIMMIBOX sarà sempre alimentato. Per ora mi attaccherò alla SERVIZI (95A); c'è un punto delicato: il collegamento va fatto a monte anche dello switch generale (1-0-2-BOTH) . Ho pensato ad un fusibile subito dopo il morsetto generale, per poi andare al DC-DC e di lì al DIMMIBOX
2- ESP32 ha una comoda funzione di deep-sleep che lo porta in una condizone di assorbimento 0,15 mA, pertanto il sistema si sveglia ogni 20 minuti, scansiona tutti i valori, li trasmette e ritorna a dormire

Forse a questo punto lo stadio più energivoro è il convertitore DC-DC 12-5, che credo abbia un assorbimento dovuto alle operazioni di step down. Credo che esistano versioni a diodo e versioni a mosfet, che dovrebbero esser più green (come per i ripartitori di carica)
Per ora sono orientato su questo:

https://it.farnell.com/alfatronix/pv-usb...c-dc%20usb

Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

molto comodo per il case molto solido, e che ha una "Off load current (quiescent current) <1.7mA" . Forse si può fare di meglio? ATTENDO CONTRIBUTI SU QUESTO ARGOMENTO
Lo posiziono vicino allo switch nel solito vano sotto al carteggio, e poi con un cavo mini USB posso andare al quadro strumenti dove alloggerò il DIMMIBOX


(....continua...)
05-02-2023 21:56
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
giorgino Offline
Nuovo Amico del Forum

Messaggi: 26
Registrato: Mar 2010 Online
Messaggio: #2
RE: Progetto sistema di monitoraggio DIMMIBOX
Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

lo schema per il momento è questo.

Sull'ESP32 ho installato ESP-EASY, una piattaforma per programmare facilmente tutte le funzionalità che il chip offre.
In particolare:
- ingresso seriale compatibile VEDIRECT
- contatto pulito sensore allagamento
- sensore DHT22 temperatura+umidità
- sensore BMP180 temperatura+barometro

Da espeasy i dati rilevati vengono inviati tramite MQTT al broker di home assistant

A breve la dahboard!
09-02-2023 01:40
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
AndreaB72 Offline
Senior utente

Messaggi: 2.363
Registrato: Nov 2012 Online
Messaggio: #3
RE: Progetto sistema di monitoraggio DIMMIBOX
Io uso questi per gli ESP32: https://docs.rs-online.com/dc16/A700000006631882.pdf

La semplicità è la suprema sofististicazione. LdV
09-02-2023 15:45
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
giorgino Offline
Nuovo Amico del Forum

Messaggi: 26
Registrato: Mar 2010 Online
Messaggio: #4
RE: Progetto sistema di monitoraggio DIMMIBOX
@andreaB72 : che tu sappia qual è la soluzione migliore per un sensore on/off tipo "galleggiante allarme allagamento"?
A sensazione sarei orientato su NC che tiene a GND un ingresso dotato di resistenza pull-up. In questo modo non mando in giro segnali +3,3 e son sicuro del circuito per la logica NC: se si interrompe per guasto mi attiva l'allarme e si interviene.
07-03-2023 01:57
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
AndreaB72 Offline
Senior utente

Messaggi: 2.363
Registrato: Nov 2012 Online
Messaggio: #5
RE: Progetto sistema di monitoraggio DIMMIBOX
Ti serve un galleggiante però.
In barca sono sempre critici per ragioni meccaniche (si sporcano e si bloccano).
Dal punto di vista elettrico, credo che sia una buona soluzione.
(07-03-2023 01:57)giorgino Ha scritto:  @andreaB72 : che tu sappia qual è la soluzione migliore per un sensore on/off tipo "galleggiante allarme allagamento"?
A sensazione sarei orientato su NC che tiene a GND un ingresso dotato di resistenza pull-up. In questo modo non mando in giro segnali +3,3 e son sicuro del circuito per la logica NC: se si interrompe per guasto mi attiva l'allarme e si interviene.

Sent from my SM-G991B using Tapatalk

La semplicità è la suprema sofististicazione. LdV
07-03-2023 09:19
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
giorgino Offline
Nuovo Amico del Forum

Messaggi: 26
Registrato: Mar 2010 Online
Messaggio: #6
RE: Progetto sistema di monitoraggio DIMMIBOX
si certo il contatto deve essere tramite un galleggiante. Credo ci sia qualcosa di già pronto in commercio.

Invece per il livello dell'acqua hai qualche suggerimento? che sensori si usano? si basano su una resistenza variabile ?
08-03-2023 00:20
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
AndreaB72 Offline
Senior utente

Messaggi: 2.363
Registrato: Nov 2012 Online
Messaggio: #7
RE: Progetto sistema di monitoraggio DIMMIBOX
Si, sono standard. Ci sono da 180ohm e 240ohm.

0ohm mi sembra che sia vuoto e aumenta la resistenza in base al livello.
Ci sono anche capacitivi, ma costano un botto.
(08-03-2023 00:20)giorgino Ha scritto:  si certo il contatto deve essere tramite un galleggiante. Credo ci sia qualcosa di già pronto in commercio.

Invece per il livello dell'acqua hai qualche suggerimento? che sensori si usano? si basano su una resistenza variabile ?

Sent from my SM-P613 using Tapatalk

La semplicità è la suprema sofististicazione. LdV
08-03-2023 08:38
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
pepe1395 Offline
Vecio AdV

Messaggi: 6.753
Registrato: Jul 2011 Online
Messaggio: #8
RE: Progetto sistema di monitoraggio DIMMIBOX
Esistono 2 standard quello europeo (10-190 ohm) e quello americano (240-33 ohm).
Il primo valore indica il serbatoio vuoto, il secondo il pieno.
BV!
P.S. se staccate la sonda ad uno strumento a standard europeo, la lancetta va a fondo corsa, oltre il pieno.
P.S.2 esistono anche le sonde ad ultrasuoni che non hanno parti in contatto con i liquidi contenuti nel serbatoio.

Se pensate che un professionista sia caro è perché non avete idea di quanto vi costerà alla fine un dilettante
(Questo messaggio è stato modificato l'ultima volta il: 08-03-2023 11:06 da pepe1395.)
08-03-2023 11:04
Visita il sito web di questo utente Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
giorgino Offline
Nuovo Amico del Forum

Messaggi: 26
Registrato: Mar 2010 Online
Messaggio: #9
RE: Progetto sistema di monitoraggio DIMMIBOX
(08-03-2023 11:04)pepe1395 Ha scritto:  Esistono 2 standard quello europeo (10-190 ohm) e quello americano (240-33 ohm).
Il primo valore indica il serbatoio vuoto, il secondo il pieno.
BV!
P.S. se staccate la sonda ad uno strumento a standard europeo, la lancetta va a fondo corsa, oltre il pieno.
P.S.2 esistono anche le sonde ad ultrasuoni che non hanno parti in contatto con i liquidi contenuti nel serbatoio.

ma ti pare che lo attacco ad uno strumento standard ??? Smiley45

L'idea è di collegarlo al DimmiBOX. Tocca solo capire come 26

Per esempio visto che il mio serbatoio ha una forma irregolare penso dovrei fare una tabella con corrispondenze misurate in precedenza
(Questo messaggio è stato modificato l'ultima volta il: 08-03-2023 23:15 da giorgino.)
08-03-2023 23:13
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
AndreaB72 Offline
Senior utente

Messaggi: 2.363
Registrato: Nov 2012 Online
Messaggio: #10
RE: Progetto sistema di monitoraggio DIMMIBOX
Se usi il tuo software puoi farti la tabella di conversione con un po' di punti e interpolare. Le letture le passi in un filtro per non vedere oscillazioni e sei a posto.
Roba da poco.

(08-03-2023 23:13)giorgino Ha scritto:  ma ti pare che lo attacco ad uno strumento standard ??? Smiley45

L'idea è di collegarlo al DimmiBOX. Tocca solo capire come 26

Per esempio visto che il mio serbatoio ha una forma irregolare penso dovrei fare una tabella con corrispondenze misurate in precedenza



Sent from my SM-G991B using Tapatalk

La semplicità è la suprema sofististicazione. LdV
09-03-2023 00:50
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
giorgino Offline
Nuovo Amico del Forum

Messaggi: 26
Registrato: Mar 2010 Online
Messaggio: #11
RE: Progetto sistema di monitoraggio DIMMIBOX
(09-03-2023 00:50)AndreaB72 Ha scritto:  Roba da poco.

Smiley33Smiley29Smiley5
09-03-2023 01:34
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
maema Offline
Amico del forum

Messaggi: 468
Registrato: Dec 2008 Online
Messaggio: #12
RE: Progetto sistema di monitoraggio DIMMIBOX
Se può esserti utile ci sono trasduttori che hanno una curva di risposta customerizzabile appunto per serbatoi irregolari, io li ho utilizzati su serbatoi ricavati direttamente sul fasciame di imbarcazioni in acciaio, misuravo la quantità immessa, in rapporto al livello e ne traevo una curva che poi adattavo al sensore, ne ho installati qualche decina e scegliendo il modello giusto sono ottimi anche per acque nere (la bestia nera dei livelli in quanto ad affidabilità). Questa dovrebbe essere la serie:
https://keller-druck.com/it/prodotti/tra.../serie-35x
Immagino ci siano prodotti molto più economici, questi sono ottimi .
M

L'ottimismo è solo carenza di informazioni...
09-03-2023 08:14
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
pepe1395 Offline
Vecio AdV

Messaggi: 6.753
Registrato: Jul 2011 Online
Messaggio: #13
RE: Progetto sistema di monitoraggio DIMMIBOX
Sulla mia barchetta ho connesso la sonda resistiva 10-190 ohm VDO ad un Maretron TLA-100 che trasforma il dato di livello del serbatoio in una PGN Nmea 2000. Anche in questo caso il livello può essere regolato con una tabella che tiene conto della forma del serbatoio, tutto funziona finché la barca non è sbandata…
BV!

Se pensate che un professionista sia caro è perché non avete idea di quanto vi costerà alla fine un dilettante
09-03-2023 08:57
Visita il sito web di questo utente Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
AndreaB72 Offline
Senior utente

Messaggi: 2.363
Registrato: Nov 2012 Online
Messaggio: #14
RE: Progetto sistema di monitoraggio DIMMIBOX
Ma giorgino ha in piano di mettere un ESP32 - basta aggiungere un transceiver CANBUS et voila Smile (tipo MCP2551).
Ecco la lib da usare per far parlare N2K ai compatibili Arduino: https://github.com/ttlappalainen/NMEA2000

Una nota sul BMV712 - mi sembra che sia TTL a 3.3V e non a 5V, ma ti consiglio lo stesso di mettere un optoisolatore perché il BMV è molto sensibile ai disturbi che arrivano dalla connessione seriale.
Trovi in giro anche delle lib già fatte per decodificare il ve.direct (anche se è abbstanza triviale).
Qui trovi un mio progettino che legge ve.direct e lo spara su N2K: https://github.com/titio72/n2k_battery_monitor - il codice è scritto per girare su linux ma si adatta all'ESP32 velocemente.

La semplicità è la suprema sofististicazione. LdV
09-03-2023 12:24
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Giorgino Ita615 Offline
Nuovo Amico del Forum

Messaggi: 17
Registrato: Feb 2018 Online
Messaggio: #15
Progetto sistema di monitoraggio DIMMIBOX
Si, il vedirect esce 0÷5v. Ho messo uno step down per entrare a 3,3 nell'esp32. Cmq su un forum Victron mi hanno detto di non collegare il+5, solo tx e gnd. Funziona bene.
I dati raccolti non mi interessa mandarli su N2K ma voglio vederli sullo smartphone, quindi esp32 li mette in ordine e li trasmette MQTT su un server.

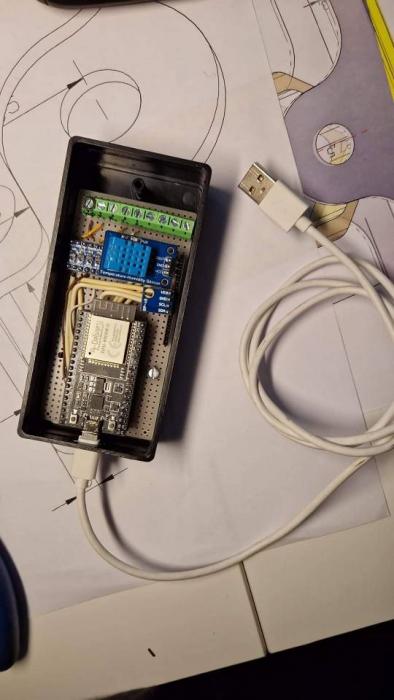

Primo prototipo pronto per il test nel weekend!


Inviato dal mio SM-S906B utilizzando Tapatalk
[attachment=51974]
[attachment=51976]

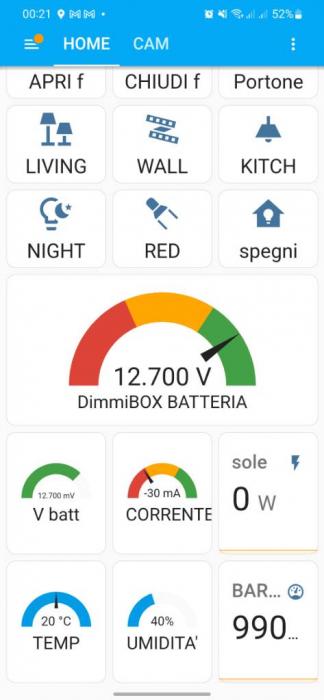

Dashboard sul cell:

Inviato dal mio SM-S906B utilizzando Tapatalk
(Questo messaggio è stato modificato l'ultima volta il: 11-03-2023 01:24 da Giorgino Ita615.)
11-03-2023 01:20
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Luigi.gazzotti Offline
Amico del forum

Messaggi: 418
Registrato: Jan 2011 Online
Messaggio: #16
RE: Progetto sistema di monitoraggio DIMMIBOX
Cavoli sei davvero forte. Con l'aiuto di Andrea anche io ho utilizzato esp32 per visualizzare dei dati su B&G con le librerie NK2 ma resto un povero dilettante. Mi piacerebbe capire meglio la parte webserver (si dice così?) per visualizzare le info in rete, non è che vuoi condividere il codice ?

Complimenti ancora e comunque
12-03-2023 12:45
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
giorgino Offline
Nuovo Amico del Forum

Messaggi: 26
Registrato: Mar 2010 Online
Messaggio: #17
RE: Progetto sistema di monitoraggio DIMMIBOX
(12-03-2023 12:45)Luigi.gazzotti Ha scritto:  Cavoli sei davvero forte. Con l'aiuto di Andrea anche io ho utilizzato esp32 per visualizzare dei dati su B&G con le librerie NK2 ma resto un povero dilettante. Mi piacerebbe capire meglio la parte webserver (si dice così?) per visualizzare le info in rete, non è che vuoi condividere il codice ?

Complimenti ancora e comunque

Grazie Luigi, ma tieni presente che non è tutta farina del mio sacco, mi spiego meglio:
Il sistema va visto in 2 parti:
A - il box in barca che fa da collettore di tutte le informazioni, e qui c'è l'ESP32 che monta ESPEASY, un ambiente di sviluppo secondo me potentissimo per smanettare gli ESP32.
Raccoglie i dati da qualsiasi sensore gli colleghi e lo trasmette altrove. Dove?

B - sulla mia piattaforma Home Assistant, che è un HUB di domotica (e molto altro) che può essere sia cloud che fisica su un server. Ed è lì che i dati vengono ricevuti e visualizzati

Tra A e B la trasmissione è con il protocollo MQTT che è un sistema tipo client-server ovvero svariati device che mandano messaggi ad un unico broker che li raccoglie e li rende disponibili (qui è spiegato meglio https://aws.amazon.com/it/what-is/mqtt/ )

Nel mio caso A manda tutte le stringhe che raccoglie al broker che è in ascolto su http://mioserver.org:1883
"mioserver.org" è l'indirizzo dove gira la mia piattaforma Home Assistant, che si programma abbastanza facilmente, ed è in grado di visualizzare i dati ricevuti.

A quel punto collegandosi all'indirizzo http://mioserver.org:8543 appare la videata con i dati impostati

Di quale parte del sistema vorresti maggiori informazioni?
13-03-2023 00:23
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Luigi.gazzotti Offline
Amico del forum

Messaggi: 418
Registrato: Jan 2011 Online
Messaggio: #18
RE: Progetto sistema di monitoraggio DIMMIBOX
ok, io sono fermo ad un programmino da fare sull'esp32 per farlo diventare web server a cui connettersi con qualunque device. Non conosco mqtt ora me lo studio un pò ma probabilmente è un filo sopra le mie reali necessità.

grazie per gli spunti, certo che restare aggiornati è quasi impossibile
13-03-2023 23:45
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
giorgino Offline
Nuovo Amico del Forum

Messaggi: 26
Registrato: Mar 2010 Online
Messaggio: #19
RE: Progetto sistema di monitoraggio DIMMIBOX
se vuoi usare l'ESP32 ti suggerisco di provare a montarci ESPEASY
E' incredibile quanto tutto diventa facile!


https://www.letscontrolit.com/

qui trovi una guida in italiano, un po' vecchiotta ma ti dà l'idea
https://farelettronica.it/esp-easy-la-do...ylJP2E95e8

MQTT l'ho usato perchè volevo trasmettere le informazioni su una piattaforma remota, ma nulla vieta di tenere tutto in locale. Lo stesso ESP32 potrebbe facilmente visualizzare i dati su un proprio display collegato a una delle tante porte programmabili come I2C. Anche qui espeasy ti rende tutto facile!
14-03-2023 00:33
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Rispondi


Discussioni simili
Discussione: Autore Risposte: Letto: Ultimo messaggio
  Sistema d'allarme (contro i furti) claudio.labarbera 13 926 14-12-2023 18:26
Ultimo messaggio: claudio.labarbera
  Progetto Vento Reale / Vento Apparente pappia 17 761 09-12-2023 14:52
Ultimo messaggio: opinionista velico
  Blocco Pompa sistema distribuzione acqua dolce claudio.labarbera 14 725 07-08-2023 22:34
Ultimo messaggio: claudio.labarbera
  progetto boatmotica giampiero 7 688 13-04-2023 01:20
Ultimo messaggio: LambertoDK
Question Consiglio per sistema videosorveglianza IP67 con GSM per barca Sikander 7 3.053 20-10-2021 08:46
Ultimo messaggio: orteip
Question ghiaccio in barca con sistema 12 volt Sikander 1 1.159 10-08-2021 08:45
Ultimo messaggio: maema
  Pannelli FV: sistema per arco inclinabile e supporto pannelli [disc. unita] bellatrix 13 2.052 03-05-2021 22:35
Ultimo messaggio: Wally
  Chiedo parere tecnico sul sistema di ricarica delle batterie(motore e servizi) kevlar69 12 2.446 17-03-2021 21:09
Ultimo messaggio: kevlar69
  Monitoraggio energetico (Raspberry, ESP8266, Victron, sensori...) sciuipis 5 1.410 15-03-2021 11:12
Ultimo messaggio: sciuipis
  Secondo voi, quanto è il rendimento di un sistema ad accumulo ? maema 14 1.997 27-04-2020 00:05
Ultimo messaggio: ZK

Vai al forum:


Utente(i) che stanno guardando questa discussione: 1 Ospite(i)
