sistema di controllo livello acqua in serbatoio
Autore Messaggio
santicuti Offline
Amico del forum

Messaggi: 723
Registrato: Feb 2009 Online
Messaggio: #1
sistema di controllo livello acqua in serbatoio
facile facile ed a 4 euri (da aliexpress) ... tanto non è che ci serve proprio sapere la disponibilità al decilitro
led verde: sciala
led giallo: attento attento
led rosso: vai da georgos in banchina

se d'interesse: Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .


Allegati Anteprime


.jpeg  a2.jpeg (Dimensione: 56,68 KB / Download: 1593)

"Parce que je suis heureux en mer, et peut-être pour sauver mon ame"
(Questo messaggio è stato modificato l'ultima volta il: 18-06-2021 16:12 da santicuti.)
18-06-2021 16:08
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
ciro_ma_non_ferrara Offline
Senior utente

Messaggi: 1.274
Registrato: Jun 2007 Online
Messaggio: #2
RE: sistema di controllo livello acqua in serbatoio
Interessante!
Con che principio funziona?
Sbaglio o ne hai montato due?
(Questo messaggio è stato modificato l'ultima volta il: 18-06-2021 21:13 da ciro_ma_non_ferrara.)
18-06-2021 21:12
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
mzambo Offline
Senior utente

Messaggi: 1.263
Registrato: Apr 2010 Online
Messaggio: #3
RE: sistema di controllo livello acqua in serbatoio
come hai interfacciato i sensori ?

In barca a vela quando sei salito sei arrivato
(Bullo)
19-06-2021 10:09
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
santicuti Offline
Amico del forum

Messaggi: 723
Registrato: Feb 2009 Online
Messaggio: #4
RE: sistema di controllo livello acqua in serbatoio
Niente di complicato ed anzi interfaccia è una parola grossa.
Semplicemente
3 sensori posti a 3 diverse altezze
Il sensore è alimentato 12v e quanto scatta sugli altri due fili manda la 12v
A questi ultimi due fili collegato Gemma led ... al sensore in alto Gemma verde, al centro gialla e sotto rossa.
Finito
Anzi per consumare meno metti a monte della 12v un interruttoino a pulsante in modo d accendere i led solo alla bisogna
Davvero davvero banale credimi

"Parce que je suis heureux en mer, et peut-être pour sauver mon ame"
19-06-2021 10:40
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
giorgio23570 Offline
Amico del forum

Messaggi: 688
Registrato: Mar 2014 Online
Messaggio: #5
RE: sistema di controllo livello acqua in serbatoio
Il sensore è esterno e va installato (attaccato) su una parete verticale del serbatoio. Su aliexpress un venditore scrive che non funziona su pareti metallche. Quindi mi sa che i serbatoi in acciaio sono out
19-06-2021 11:08
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Horatio Nelson Offline
Senior utente

Messaggi: 1.737
Registrato: Oct 2015 Online
Messaggio: #6
RE: sistema di controllo livello acqua in serbatoio
Ottimo consiglio

"Gli uomini non sono saggi in proporzione tanto all'esperienza quanto alla loro capacità di fare esperienza" GBS
19-06-2021 11:45
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
bobspiderman Offline
Amico del forum

Messaggi: 924
Registrato: Apr 2015 Online
Messaggio: #7
RE: sistema di controllo livello acqua in serbatoio
Geniale!
Grazie per la condivisione.
19-06-2021 14:50
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
alessandro alberto Offline
Senior utente

Messaggi: 1.124
Registrato: Aug 2009 Online
Messaggio: #8
RE: sistema di controllo livello acqua in serbatoio
ho due serbatoi comunicanti - uno dx rigido con controllo del livello e uno a sx floscio. il rigido (ora rotto) vorrei sostituirlo con un floscio ma...come controllare i livelli?

l'erba più verde è la mia
20-06-2021 12:37
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
bellatrix Offline
Senior utente

Messaggi: 1.354
Registrato: Mar 2010 Online
Messaggio: #9
RE: sistema di controllo livello acqua in serbatoio
Bella idea. Io qualche anno fa ho invece installato un oggettino su cui scorre l’acqua e ne calcola i litri mostrati su un display. Ogni volta che faccio acqua, azzero :-)
20-06-2021 15:01
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
ciro_ma_non_ferrara Offline
Senior utente

Messaggi: 1.274
Registrato: Jun 2007 Online
Messaggio: #10
RE: sistema di controllo livello acqua in serbatoio
(20-06-2021 12:37)alessandro alberto Ha scritto:  ho due serbatoi comunicanti - uno dx rigido con controllo del livello e uno a sx floscio. il rigido (ora rotto) vorrei sostituirlo con un floscio ma...come controllare i livelli?
Anch'io ne ho due flosci con una saracinesca sul bypass.
Dopo il pieno la tengo chiusa, così quando finisco il primo so + o - quanta autonomia ho ancora.
20-06-2021 22:55
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
santicuti Offline
Amico del forum

Messaggi: 723
Registrato: Feb 2009 Online
Messaggio: #11
RE: sistema di controllo livello acqua in serbatoio
schemino


Allegati Anteprime


"Parce que je suis heureux en mer, et peut-être pour sauver mon ame"
01-07-2021 12:39
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Magellan Offline
Amico del forum

Messaggi: 538
Registrato: Apr 2015 Online
Messaggio: #12
RE: sistema di controllo livello acqua in serbatoio

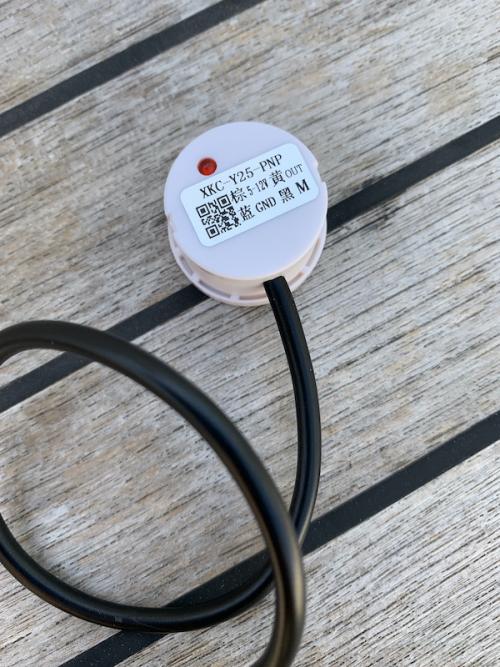

Ciao, seguendo le indicazioni di Santicuti ho comprato su Amazon questo sensore: Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

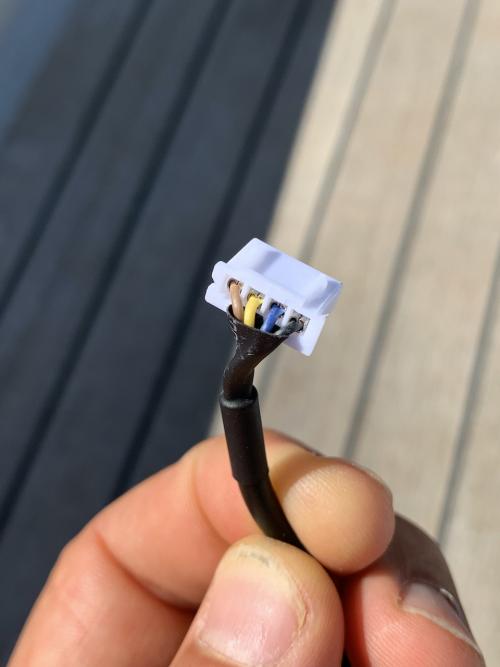

Purtroppo non ci sono le istruzioni per collegarlo e non ho idea di quali siano i fili da utilizzare. Posto le foto nella speranza che qualcuno mi possa aiutare.
Grazie mille e Buon Vento, Marco

Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

Questo contenuto non e' visualizzabile da te Ospite. Se vuoi vederlo, REGISTRATI QUI .

L’importante è non cadere dal palco...
01-07-2021 15:51
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
santicuti Offline
Amico del forum

Messaggi: 723
Registrato: Feb 2009 Online
Messaggio: #13
RE: sistema di controllo livello acqua in serbatoio
io ho preso i sensori XKC-Y25-T12V mentre tu hai preso i XKC-Y25-NO (PNP). sostanzialmente però è lo stesso schema di collegamento (l'uscita pnp è normalmente aperta e dovrebbe shiftare sui 12v (se 12 v è l'ingresso) all'intervento del sensore.
marrone e blu dovrebbero essere la tensione di alimentazione rispettivamente+12 e massa, il giallo e l'altro il segnale
prova a collegarli secondo loo schema e verifica come va (fallo scorrere sopra e sotto una bottiglia di plastica riempita di acqua a metà (dall'esterno) e vedi se quando passa da vuoto a pieno si accende la lucina rossa del sensore. questo dovrebbe essere il costruttivo


Allegati
.jpg  schema.jpg (Dimensione: 44,99 KB / Download: 1220)

"Parce que je suis heureux en mer, et peut-être pour sauver mon ame"
(Questo messaggio è stato modificato l'ultima volta il: 01-07-2021 16:55 da santicuti.)
01-07-2021 16:43
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Magellan Offline
Amico del forum

Messaggi: 538
Registrato: Apr 2015 Online
Messaggio: #14
RE: sistema di controllo livello acqua in serbatoio
Grazie mille!
La prossima settimana sarò in barca e farò le prove, ma sono fiducioso che con le tue indicazioni tutto possa funzionare.
BV!

L’importante è non cadere dal palco...
01-07-2021 17:05
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
elmer50 Offline
Vecio AdV

Messaggi: 5.841
Registrato: May 2008 Online
Messaggio: #15
RE: sistema di controllo livello acqua in serbatoio
lo schema è chiarissimo,potresti pero mettere i colori dei cavi?
grazie

siamo tutti Generali
01-07-2021 18:49
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
santicuti Offline
Amico del forum

Messaggi: 723
Registrato: Feb 2009 Online
Messaggio: #16
RE: sistema di controllo livello acqua in serbatoio
marrone e blu sono le alimentazioni 12v, quindi, se fossero come il mio, potete giuntare tutti i marroni e collegarli al positivo batteria (con o senza pulsante), e giuntare tutti i blu e collegarli al negativo batteria (terra, massa etc).
poi da ciascuno dei sensori prendete i 2 cavi rimanenti ed andate alla relativa lampadina 12v (se è un led ricordatevi con + e - con -, se non si accende invertite)

"Parce que je suis heureux en mer, et peut-être pour sauver mon ame"
(Questo messaggio è stato modificato l'ultima volta il: 01-07-2021 22:59 da santicuti.)
01-07-2021 22:58
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
alexflibero Offline
Amico del forum

Messaggi: 835
Registrato: Jan 2013 Online
Messaggio: #17
RE: sistema di controllo livello acqua in serbatoio
Carino volevo fre la stessa cosa ma ho due serbatoi e anche se metto un solo sensore (quello del troppo pieno io li userei per i serbatoi delle acque nere) devo far viaggiare un sacco di fili dai bagni al pannello di carteggio. Cercavo una roba wifi....
(Questo messaggio è stato modificato l'ultima volta il: 02-07-2021 11:10 da alexflibero.)
02-07-2021 11:09
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
ITA-16495 Offline
Senior utente

Messaggi: 3.381
Registrato: Dec 2010 Online
Messaggio: #18
RE: sistema di controllo livello acqua in serbatoio
Grazie santicuti, molto interessante.
Il mio serbatotio di poppa ha già un indicatore, mentre la prua ne è sprovvisto.
Implementerò questo sistema asap.

Ho solo un dubbio, se digito su amazon XKC-Y25-T12V trovo gli stessi sensori a 11 euro ma anche a pi di 80...
Su Aliexpress sono invece tutti intorno ai 4 euro...

Parliamo dello stesso articolo, o non ci ho capito nulla?

Antonio Giovannelli
(Questo messaggio è stato modificato l'ultima volta il: 02-07-2021 15:07 da ITA-16495.)
02-07-2021 14:50
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
santicuti Offline
Amico del forum

Messaggi: 723
Registrato: Feb 2009 Online
Messaggio: #19
RE: sistema di controllo livello acqua in serbatoio
(02-07-2021 14:50)ITA-16495 Ha scritto:  Grazie santicuti, molto interessante.
Il mio serbatotio di poppa ha già un indicatore, mentre la prua ne è sprovvisto.
Implementerò questo sistema asap.

Ho solo un dubbio, se digito su amazon XKC-Y25-T12V trovo gli stessi sensori a 11 euro ma anche a pi di 80...
Su Aliexpress sono invece tutti intorno ai 4 euro...

Parliamo dello stesso articolo, o non ci ho capito nulla?

come riportato nel primo messaggio, io li ho presi da aliexpress, di amazon non so

https://www.aliexpress.com/item/33041900...6ca668cc-0

"Parce que je suis heureux en mer, et peut-être pour sauver mon ame"
02-07-2021 15:33
Trova tutti i messaggi di questo utente Cita questo messaggio nella tua risposta
Magellan Offline
Amico del forum

Messaggi: 538
Registrato: Apr 2015 Online
Messaggio: #20
RE: sistema di controllo livello acqua in serbatoio
Ho montato il sensore seguendo le tue indicazioni: è stato facile e funziona perfettamente.
Grazie mille e buon vento!


(01-07-2021 16:43)santicuti Ha scritto:  io ho preso i sensori XKC-Y25-T12V mentre tu hai preso i XKC-Y25-NO (PNP). sostanzialmente però è lo stesso schema di collegamento (l'uscita pnp è normalmente aperta e dovrebbe shiftare sui 12v (se 12 v è l'ingresso) all'intervento del sensore.
marrone e blu dovrebbero essere la tensione di alimentazione rispettivamente+12 e massa, il giallo e l'altro il segnale
prova a collegarli secondo loo schema e verifica come va (fallo scorrere sopra e sotto una bottiglia di plastica riempita di acqua a metà (dall'esterno) e vedi se quando passa da vuoto a pieno si accende la lucina rossa del sensore. questo dovrebbe essere il costruttivo

L’importante è non cadere dal palco...
11-07-2021 13:25
